トラックライム
(アルミ製トラック昇降ステップ)
NETIS（国土交通省新技術情報システム） 登録番号 CG-210011-A
★手摺と天板が折り畳め、一体型となったトラック昇降用ステップです。
★脚部が伸縮するので、手摺の高さは612mmで一定です。
★1016mm～1447mmまでの垂直高さに設置が出来ます。
適応車種（アオリの高さ目安）をご参照下さい。

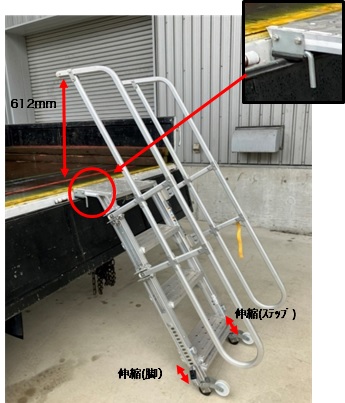

設置状況
| 品名・型式 | 天板垂直高さ (mm) |
天板寸法 (mm) |
設置寸法(mm) | 踏さん数 | 自重 (kg) |
最大使用荷重 (kgf) |
||||
| 幅 | 出幅 | 全高最小 | 全高最大 | 一段伸縮 | ||||||
| トラックライム 10-14 キャスター付 |
1016～1447 | 400ｘ300 | 579 | 834～1083 | 1628 | 2059 | 275 | 4 | 15 | 150 |
アオリの高さ目安
| 各車両平均高さ | アオリを倒した状態 平均高さ |
アオリ立て状態 平均高さ |
| 1ｔ トラック | × | 1057mm |
| 2ｔ トラック | 885mm | 1265mm |
| 4ｔ トラック | 1085mm | × |
| 10ｔ トラック | 1400mm | × |
＊車種・型式・使用状況によって設置できない場合があります。
＊アオリの高い車両へのご使用時は実際の高さをご確認下さい。
＊1ｔ車はアオリ立て状態のみ使用可能です。

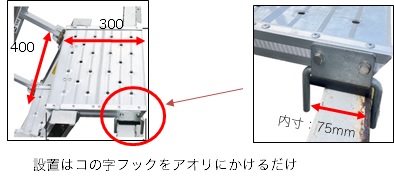

天板

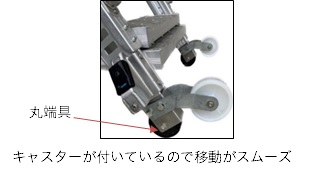

キャスター

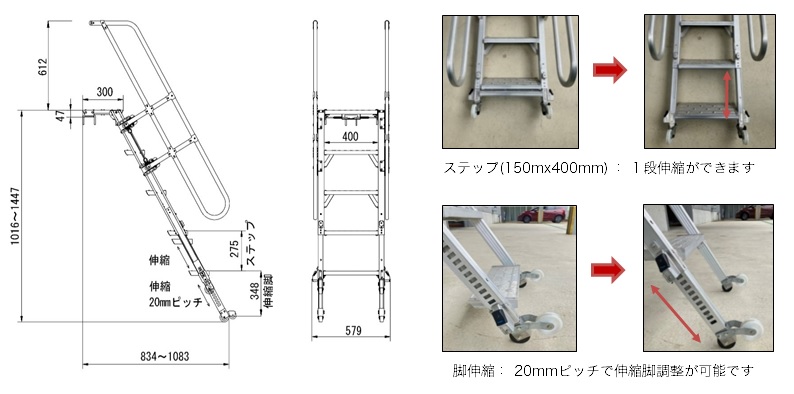

寸法図

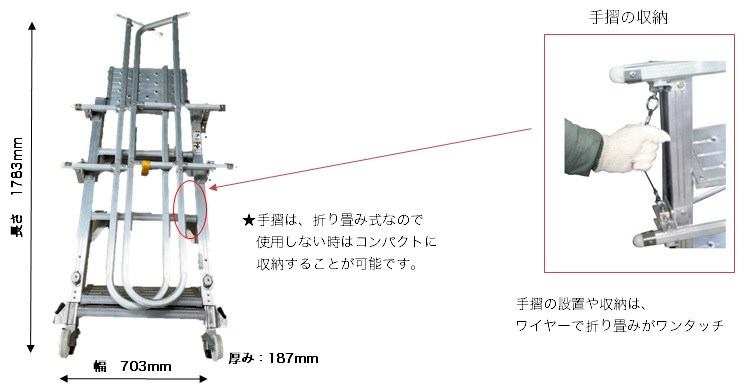

収納状況
カタログダウンロード
ご使用上の注意点
- 最大使用荷重(150kgf）を守ってご使用下さい。
- 天板のフックを必ずアオリにかけてご使用下さい。
- 可動部で手指や足を挟まないようご注意下さい。
- キャスターでつまずかないようご注意下さい。
- ご使用前に各ロック装置、ストッパーピンが正常に作動している事をご確認下さい。
- トラックの昇降以外では使用しないで下さい。
- 天板上、踏桟上での作業は危険ですので行わないで下さい。
- 手摺に過大な力をかけたり、安全帯等をかけないで下さい。
- 天板が水平にならない場所での設置、作業台等の上での設置、折り畳んだままの使用は禁止です。
